什么是自恢復保險絲

   PPTC 是英文單詞的縮寫： Polymeric Positive Temperature Coefficient，也稱PolySwitch PPTC。

    中文翻譯是：高分子聚合物正系數溫度電阻，即：高分子正溫熱敏電阻。

在國內電子過流 / 過壓保護行業，習慣用語把 PPTC 稱為自恢復保險絲。二次電池用過流保護片，也是國內電子行業的習慣用語，因為電池用過流保護片外形像一片薄薄的長方形口香糖，故稱為電池過流保護片用 PPTC 。 Poly Switch 高分子聚合物開關，也是 PPTC 另一種稱呼。
    自恢復保險絲/過流保護片/聚合物開關都是指PPTC 。

PPTC工作原理

PPTC由高分子聚合物正溫度系數材料制作而成，利用電極或導線貼附在PPTC材料的兩面，并以串聯于電路上的方式保護電路。在正常的操作情況下，組件的 電阻值處于極低的狀態下(微毆姆)，電流可以無限制的通過PPTC組件，當過電流的狀況產生時，PPTC組件會因此發熱而使得電阻值快速上升。當電阻值快 速上升到幾近絕緣態時，就會將電路上的電流切斷，以保護電路上其它的機構與組件，直到電流狀況去除，PPTC組件冷卻后，其電阻值即下降到與其初始值相 近。此時，可復式保險絲（PPTC）即回復到可再次通過電流的狀態。

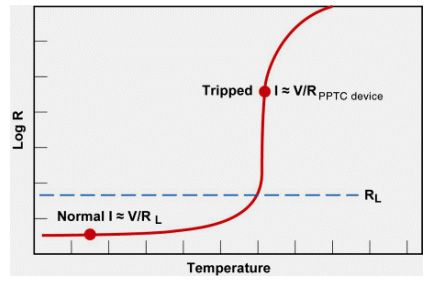

PPTC典型工作曲線

PPTC的種類

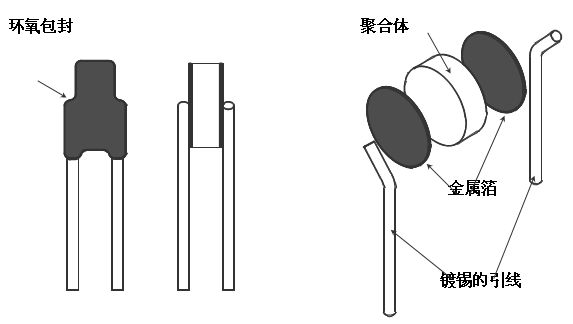

直插式

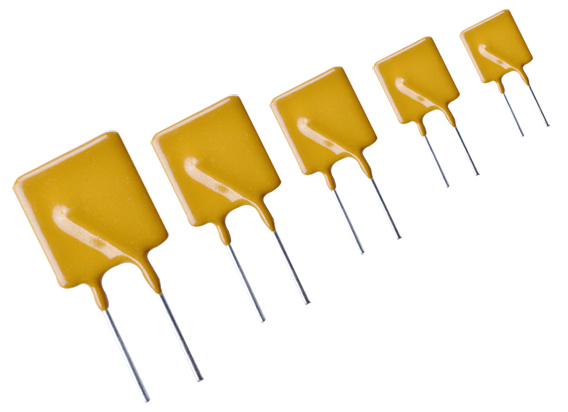

直插式PPTC長得像“陶瓷電容”，隨便拿一塊PCB可能就看到很多，一不留神，可能還誤認為怎么用這么多瓷片電容，其實PPTC在PCB里面起短路過流保護的作用。

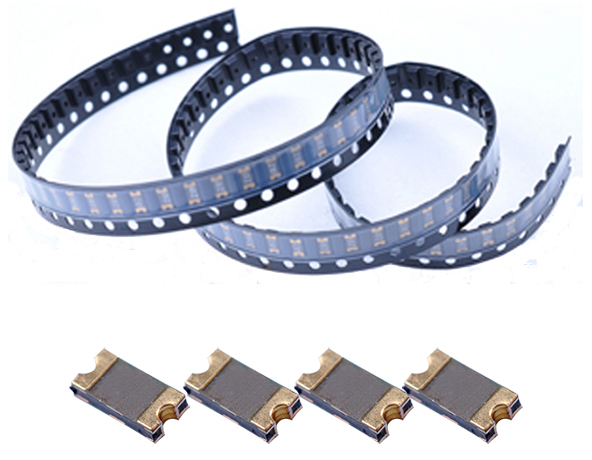

    貼片式

PPTC尺寸與1812的貼片電阻電容一樣

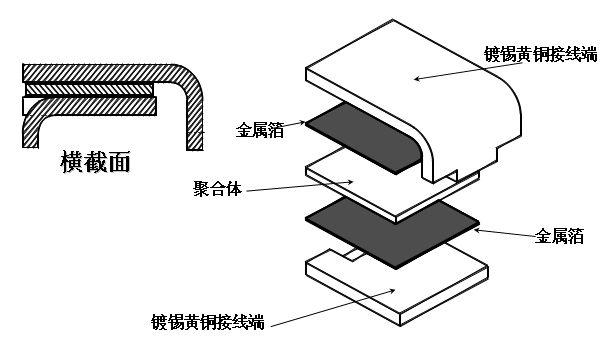

貼片式PPTC物理結構?

?

PPTC如何選型

自恢復保險絲的主要作用就是對電路實現過流保護，但電路的電流突然增大或者短路等原因造成電路電流過大時起到保護電路或者設備的原因，是電路或者設備免于損壞甚至燒毀的事故。因此使用自恢復保險絲對電路或者設備進行保護設計時要正確選型。

1、確定電路的參數
a 最大工作環境溫度
b 標準工作電流
c 最大工作電壓（Umax）
d 最大故障電流（Imax）

2、選擇能適應電路最大環境溫度和標準工作電流的自恢復保險絲元件

使用溫度折減{環境溫度(℃）的工作電流（A）}表并選擇與電路最大環境溫度最匹配的溫度。瀏覽該欄以查閱等于或大于電路標準工作電流值。

3、將所選元件的最大電氣額定值與電路最大工作電壓和故障電流作比較
使用電氣特性表來驗證您在第2步中所選的元件是否將采用電路的最大工作電壓和故障電流。查閱裝置的最大工作電壓和最大故障電流。確保Umax和Imax大于或等于電路的最大工作電壓和最大故障電流。

4、確定動作時間
動作時間是當故障電流出現在整臺裝置上時將此元件切換到高電阻狀態所用的時間量。為了提供預期的保護功能，明確PPTC元件的工作時間是很重要的。如果您選擇的元件動作過快，則會出現異常動作或有害的動作。如果元件動作過慢，則受到保護的組件在元件切換到高電阻狀態之前可能損壞。
5、驗證環境工作溫度
確保應用場合的最小和最大環境溫度在PPTC元件的工作溫度范圍內。大多數PPTC元件的工作溫度范圍介于-40℃到85℃。

6、驗證PPTC元件的外形尺寸
使用外形尺寸表來將您選擇的PPTC的外形尺寸與應用場合的空間條件比較。
?
